Fuente de alimentación variable: guía práctica para taller

Imagina que tienes entre manos un circuito que necesita 12 voltios, pero tu banco de pruebas solo puede ofrecerte 9 o 15. En lugar de buscar una pila de repuesto o armar un chisme con resistencias, lo lógico es conectar esa placa a una fuente de alimentación variable. Es el equivalente a tener un grifo de agua corriente en el que tú decides el caudal y la presión exactos, sin necesidad de cambiar de tubería. Esto es lo que diferencia a un aficionado que se limita a conectar y desconectar de un técnico que realmente controla el entorno eléctrico de su proyecto.

En el taller de reparación o en el laboratorio de un centro educativo, este dispositivo no es un lujo, es una herramienta de supervivencia. Transforma la corriente alterna del enchufe en corriente continua limpia, y lo más importante, permite ajustar el voltaje de salida a medida que lo necesite el circuito conectado. Y ojo, porque en la mayoría de los modelos modernos no solo regulas el voltaje, sino que también puedes limitar la corriente de salida, actuando como un guardián que evita que un cortocircuito accidental queme tus componentes sensibles.

La evolución de estos equipos ha sido tal que, en 2026, ya no hablamos solo de manuales giratorios y agujas que bailan en un reloj analógico. Hoy es común ver pantallas LED o LCD que te muestran en tiempo real lo que está ocurriendo, con lecturas precisas en Voltios (V) y Amperios (A). Pero, ¿qué hay detrás de esa pantalla? ¿Cómo logra el equipo mantener esa estabilidad cuando estás trabajando con cargas dinámicas?

El corazón del equipo: cuatro etapas que lo hacen funcionar

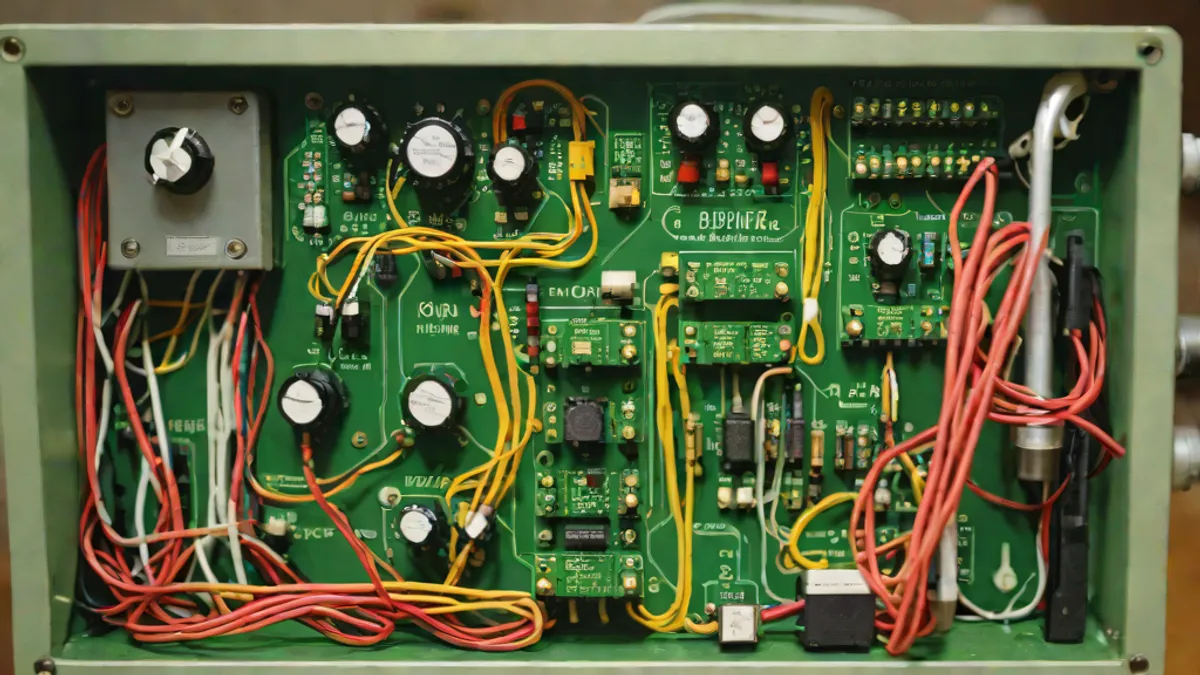

Si abres la tapa de cualquier fuente de alimentación variable que merezca la pena, encontrarás un camino bien trazado que la energía eléctrica recorre antes de llegar a tus cables de salida. No es magia, es ingeniería aplicada a través de cuatro etapas fundamentales que debes conocer si quieres diagnosticar fallos o entender por qué tu equipo se calienta más de la cuenta.

Lo primero que ocurre es la transformación. Aquí entra en juego el transformador, un componente pesado que reduce o eleva el voltaje de la red eléctrica a un nivel manejable antes de que la electrónica moderna pueda tocarlo. Sin esta etapa, el resto del circuito se quemaría al instante. Después de este paso, la corriente aún es alterna, lo que significa que cambia de polaridad constantemente, algo que nuestros circuitos digitales no pueden procesar tal cual.

La segunda fase es la rectificación. Aquí es donde los diodos, ya sea en configuración de puente rectificador o diodos individuales, actúan como válvulas unidireccionales. Bloquean el flujo en el sentido contrario, obligando a la corriente a fluir siempre en la misma dirección. El resultado es una corriente pulsante, que sube y baja pero nunca se vuelve negativa, aunque sigue siendo muy irregular y llena de picos.

Para suavizar esa montaña rusa eléctrica, llega la etapa de filtrado. Los condensadores se encargan de almacenar carga durante los picos y liberarla cuando la tensión baja, actuando como un depósito de agua que mantiene el nivel estable. Es como un volante de inercia en un motor. Sin un filtrado adecuado, la salida estaría llena de rizado, lo que podría causar interferencias o mal funcionamiento en circuitos sensibles.

Finalmente, llegamos a la etapa de regulación. Aquí es donde la magia del control ocurre. Mediante componentes como circuitos integrados específicos o reguladores de tensión dedicados, el equipo ajusta finamente la salida para que sea exacta, independientemente de las fluctuaciones de la red o de la carga que estés alimentando. Esta etapa es la que define la calidad y la estabilidad de tu fuente de alimentación variable.

Modos de operación: CV y CC, el equilibrio entre tensión y corriente

Una de las características más potentes de los equipos modernos es su capacidad para operar en dos modos principales, que a menudo se alternan o coexisten según las necesidades del circuito: el modo de tensión constante (CV) y el modo de corriente constante (CC). Entender la transición entre estos dos estados es vital para el prototipado seguro.

En el modo de tensión constante (CV), la fuente se comporta como un regulador de voltaje ideal. Si tú has marcado 12 voltios, la fuente hará todo lo posible por mantener esos 12 voltios en la salida, independientemente de la resistencia que tenga la carga conectada, siempre y cuando la demanda de corriente no supere el límite máximo del equipo. Es el modo por defecto para la mayoría de los tests, donde lo que importa es que el componente reciba el voltaje correcto.

Por otro lado, el modo de corriente constante (CC) entra en juego cuando la carga intenta consumir más corriente de la que la fuente puede entregar o de la que has programado. En este caso, la fuente “suelta” el voltaje para mantener la corriente en el valor límite establecido. Si estás probando un circuito que tiene un cortocircuito, la fuente bajará el voltaje a casi cero para que la corriente no supere, digamos, 1 amperio. Esto protege tanto al equipo como al circuito que estás probando de daños por sobrecalentamiento.

Este cambio de régimen no siempre es visible a simple vista, pero en los modelos con pantalla digital, puedes ver cómo los indicadores de CV y CC cambian. Es un comportamiento dinámico que refleja la interacción entre la demanda del circuito y la capacidad del generador.

Tipologías técnicas: lineales frente a conmutadas

No todas las fuente de alimentación variable son iguales por dentro. De hecho, se clasifican según su tecnología en dos grandes familias, cada una con sus propias virtudes y defectos que deben influir en tu decisión de compra para 2026.

Las fuentes lineales son las clásicas. Funcionan disipando el exceso de voltaje como calor. Su gran ventaja es que ofrecen un bajo nivel de ruido eléctrico y una alta estabilidad. Si estás trabajando con circuitos analógicos sensibles, amplificadores de audio o instrumentos de medición precisos, el ruido de fondo de una fuente conmutada puede arruinar tus lecturas. Aquí, la lineal reina sin discusión.

Por el contrario, las fuentes conmutadas o switching son las modernas. Utilizan circuitos de alta frecuencia para regular el voltaje, lo que las hace mucho más eficientes energéticamente y significativamente más ligeras y compactas. Son ideales para entornos donde el peso y el consumo son críticos, o para proyectos de energía renovable donde cada vatio cuenta.

Aquí hay una comparación directa para visualizar las diferencias técnicas:

  Característica
  Fuente Lineal
  Fuente Conmutada (Switching)




  Ruido eléctrico
  Bajo
  Más alto


  Estabilidad
  Muy alta
  Alta


  Eficiencia
  Baja (disipa calor)
  Alta


  Peso y tamaño
  Pesada y voluminosa
  Ligera y compacta

Si buscas algo intermedio, existen las fuentes de alimentación programable, que se controlan mediante software. Esto permite secuencias de encendido, apagado y ajuste de voltaje automáticas, lo cual es invaluable en entornos de laboratorio automatizado o pruebas de producción en serie.

Seguridad y monitoreo: más allá de los números

En 2026, la seguridad no es un añadido, es un requisito de diseño. Las fuente de alimentación variable de calidad integran sistemas de protección que actúan como un copiloto experto. No te fíes solo de tus ojos; el equipo debe tener mecanismos internos que actúen antes de que algo explote o se queme.

La protección contra sobrecorriente es la más obvia. Si conectas algo que demanda más de lo que la fuente puede dar, el sistema corta o limita el flujo para evitar el sobrecalentamiento de los cables o los componentes internos. La protección contra sobrecalentamiento vigila la temperatura interna de los transformadores y reguladores, apagando la unidad o bajando su potencia si alcanza umbrales peligrosos. Y la protección contra cortocircuitos es la última línea de defensa, actuando casi instantáneamente para evitar daños catastróficos.

El monitoreo en tiempo real es otro pilar fundamental. Los indicadores o displays permiten visualizar y monitorizar en tiempo real los valores de tensión en Voltios y corriente en Amperios. Esto no es solo para mirar, es para reaccionar. Si ves que la corriente sube repentinamente mientras el voltaje cae, sabes que la carga está fallando o que hay un cortocircuito inminente.

Es importante mencionar también la existencia de una fuente de alimentación fija en el mismo contexto. Mientras que la variable te da libertad, la fija es robusta y barata. Suelen utilizar la serie de integrados 78xx para voltajes positivos y 79xx para voltajes negativos, ofreciendo una solución simple y fiable para aplicaciones donde el voltaje nunca necesita cambiar. Si tu circuito siempre necesita 5 voltios, una fija puede ser la opción más económica y eficiente.

La evolución hacia la programación y el control remoto

El mercado avanza hacia la integración total. Hoy en día, muchas unidades se han convertido en herramientas de control remoto. Las fuentes de alimentación programable permiten conectar el equipo a un ordenador o a un sistema de control para definir perfiles de prueba complejos. Puedes programar que la fuente suba el voltaje de 0 a 12V en 10 segundos, mantenga 5 segundos, y luego baje a cero, todo ello sin que tengas que tocar un solo botón.

Esto es particularmente útil en centros educativos y en el prototipado de circuitos de alta complejidad. Un profesor puede configurar una prueba estándar que todos los alumnos ejecuten en sus propios equipos, garantizando que las condiciones son idénticas para cada uno. En el ámbito industrial, esto se traduce en mayor consistencia y menos errores humanos.

Algunos modelos avanzados, como el SUGON 3005PM que ofrece 150W de potencia real con 5 amperios, incluyen puertos USB ajustables y canales de almacenamiento de configuraciones (M1-M4). Esto permite cambiar entre configuraciones de trabajo con un solo toque, algo que ahorra horas de configuración manual en un día de trabajo intenso.

¿Cómo elegir la correcta para tu taller?

La pregunta del millón no es “cuál es la mejor”, sino “cuál es la mejor para mí”. Depende totalmente de lo que hagas. Si eres un estudiante que aprende electrónica, una fuente básica con pantallas analógicas o digitales sencillas puede ser suficiente para comprender los fundamentos.

Si trabajas en talleres de reparación electrónica, necesitas precisión y fiabilidad. Una fuente conmutada ligera puede ser ideal si la mueves frecuentemente, pero si trabajas con equipos de audio o instrumentación sensible, una lineal con bajo ruido es la única opción válida. La estabilidad de voltaje es crítica aquí.

Para proyectos DIY o de robótica, la flexibilidad y el rango de voltaje son clave. Un módulo de regulación Step-Down como el DPS5005, que soporta voltajes de entrada entre 6V y 55V y ofrece salida ajustable de 0V a 50V, puede ser un complemento excelente para una fuente de laboratorio principal. Su capacidad de trabajar con Bluetooth y USB añade una capa de comodidad que los modelos antiguos no tienen.

Recuerda que el voltaje nominal de la red varía. En Perú, por ejemplo, la red se distribuye en corriente alterna a 220 voltios y 60 Hz, mientras que en España es 230V/50Hz. Asegúrate de que la fuente que compres sea compatible con la frecuencia y voltaje de tu red local, o necesitarás un transformador adicional.

El componente oculto: el fusible en la ecuación

Hablemos de seguridad de forma un poco más técnica. Toda fuente de alimentación variable bien diseñada debe contar con protección en la entrada. Aquí es donde entra en juego el componente que a menudo se pasa por alto: el fusible. Una fuente de alimentacion fusible es una característica básica de seguridad. El fusible protege contra sobrecargas en la entrada de la red eléctrica, quemándose él mismo para interrumpir el flujo de energía antes de que el resto de la electrónica sufra daños mayores.

Es un componente pasivo, pero vital. Si tu fuente no tiene fusible, estás jugando a la ruleta rusa cada vez que la enchufas a la red. En 2026, es inaceptable que un equipo de calidad no incluya esta protección básica. Además, algunos modelos incluyen fusibles intercambiables, lo que te permite reemplazarlos rápidamente tras un evento de sobrecarga sin tener que enviar el equipo a reparación.

La presencia de un fusible no garantiza que el equipo sea seguro en todos los aspectos, pero es un indicador de que el fabricante ha pensado en la seguridad del usuario y del entorno. Es la primera línea de defensa contra incendios eléctricos o daños irreparables en la instalación de tu hogar o taller.

El futuro de la alimentación en el laboratorio

La tecnología de las fuente de alimentación variable no se detiene. La tendencia apunta hacia una mayor inteligencia y eficiencia. Se habla de fuentes inteligentes IPS que trabajan en secciones de potencia de alta frecuencia (250 a 300 kHz) y que tienen una potencia en espera inferior al 15%, reduciendo drásticamente el consumo cuando no están usadas activamente.

También se observa un auge en los módulos de regulación tipo Step-Down con conectividad inalámbrica. Estos dispositivos permiten ajustar el voltaje de salida (0V a 50V) y la corriente (hasta 5A) directamente desde el móvil o el PC, lo que facilita el trabajo en espacios reducidos o cuando el equipo está instalado en un rack difícil de alcanzar.

La integración de software y hardware se está volviendo más profunda. Las fuentes no solo se controlan, sino que también envían datos. Puedes registrar el historial de voltajes y corrientes durante una prueba de estrés, analizar patrones de fallo y predecir cuándo un componente va a fallar antes de que suceda. Esto cambia el paradigma de la reparación reactiva a la predictiva.

En el ámbito educativo, esto abre puertas a nuevas metodologías de enseñanza. Los estudiantes pueden simular fallos en el software y ver cómo reacciona la fuente en el mundo real, o programar secuencias de prueba complejas que antes requerían horas de configuración manual.

Conclusión: elegir el aliado adecuado para tu electrónica

Al final, la elección de una fuente de alimentación variable depende de tus necesidades específicas, tu presupuesto y el tipo de trabajo que realices. Desde las robustas lineales que ofrecen estabilidad absoluta hasta las ligeras conmutadas que priorizan la eficiencia, el mercado de 2026 ofrece opciones para cada perfil.

Lo que no puede faltar es la comprensión de cómo funciona el equipo. Conocer sus modos CV y CC, entender las etapas de transformación, rectificación, filtrado y regulación, y respetar las medidas de seguridad como el fusible, son habilidades que te diferencian de un mero usuario. Ya sea en un laboratorio, un taller de reparación, un centro educativo o en tus proyectos DIY, tener una fuente de calidad y saber usarla es el primer paso para dominar la electrónica moderna.

Y recuerda, la tecnología avanza, pero los principios básicos siguen vigentes. Un buen regulador, un buen transformador y una protección adecuada seguirán siendo el corazón de cualquier bancada de pruebas eléctrica.
