Cómo funciona la refrigeración por aire: principios y límites

A menudo cometemos el error de pensar que los sistemas de refrigeración por aire “fabrican” frío. Es una idea intuitiva, pero físicamente incorrecta. En realidad, la refrigeración por aire no consiste en generar frío, sino en extraer calor de un componente o recinto y transferirlo al aire circundante como medio de disipación. Es una cuestión de logística térmica: mover la energía sobrante de donde no queremos que esté hacia donde no nos importa que llegue.

Para entender este proceso, hay que visualizar el calor como un fluido que busca desesperadamente escapar. En la electrónica, en los motores o en los edificios, ese flujo de energía necesita un vehículo. El aire, a pesar de sus limitaciones, es uno de los transportistas más comunes gracias a su disponibilidad y facilidad de manejo. Pero, ¿cómo se mueve ese calor exactamente? La respuesta reside en la interacción entre la materia, el movimiento y los cambios de estado físico.

Desde la convección natural hasta los complejos ciclos de compresión de vapor, la refrigeración por aire opera bajo reglas estrictas. No es magia; es termodinámica pura aplicada a la ingeniería. En este análisis, desgranaremos desde los disipadores que mantienen frescos nuestros procesadores hasta los sistemas industriales que mantienen la temperatura de grandes infraestructuras.

Los dos pilares de la convección: natural y forzada

Cuando hablamos de cómo funciona la refrigeración por aire, lo primero que debemos distinguir es el método de transporte. La naturaleza nos ofrece dos vías principales, y la elección entre una u otra depende totalmente de la densidad de potencia que necesitemos gestionar. Por un lado, tenemos la convección natural. En este escenario, el movimiento del aire ocurre sin intervención mecánica externa. Es el aire “flotando” y desplazándose por sí solo debido a las diferencias de temperatura.

¿Cómo ocurre esto? El aire caliente es menos denso que el aire frío. Por lo tanto, las moléculas de aire que entran en contacto con una fuente de calor se expanden, pierden densidad y ascienden. Este movimiento lento y constante es suficiente para componentes de baja potencia, pero en el mundo del hardware de alto rendimiento, a menudo no da la talla. Aquí es donde entra la convección forzada.

En la convección forzada, el aire se desplaza impulsado mecánicamente por un ventilador o un soplador. Al forzar el flujo, aumentamos la tasa de transferencia de calor de forma drástica. Ya no dependemos de la “buena voluntad” de las leyes de la flotabilidad térmica; ahora obligamos al aire a chocar contra las superficies calientes, permitiendo que el intercambio de energía sea mucho más agresivo y eficiente.

Para poner esto en perspectiva, podemos observar cómo estas condiciones se estandarizan en la industria tecnológica:

- Convección natural (Still Air): Se utiliza para dispositivos que no pueden o no necesitan ventiladores activos, confiando en la disipación pasiva.

- Convección forzada (Moving Air): Es el estándar para la mayoría de los ordenadores, servidores y dispositivos móviles de alto rendimiento.

Anatomía de un disipador térmico (Heat Sink)

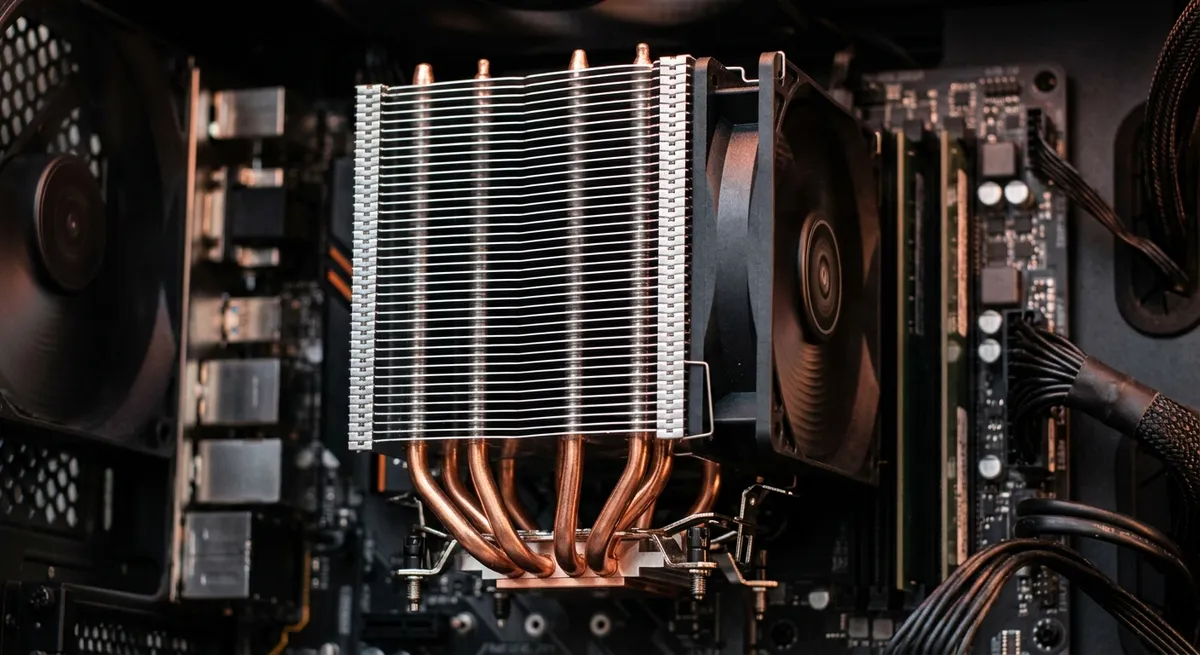

Si te fijas en el interior de un ordenador, verás esas estructuras de metal con muchas aletas. Esos son los disipadores térmicos de aire. Su diseño no es caprichoso; cada centímetro de metal está ahí por una razón física. Un disipador se compone fundamentalmente de una base en contacto directo con la fuente de calor y una serie de aletas (fins) que extienden la superficie de contacto.

La base debe estar fabricada en materiales de alta conductividad, como el cobre o el aluminio. El objetivo es que el calor “salte” del chip al metal lo más rápido posible. Pero el metal por sí solo, aunque sea un gran conductor, tiene una superficie limitada. Si solo tuviéramos una placa plana, el aire solo podría tocar una pequeña parte del calor generado. Por eso existen las aletas.

Las aletas actúan como multiplicadores de superficie. Al aumentar el área de contacto con el aire, permitimos que más moléculas de gas “atrapadas” por el calor puedan escapar hacia el ambiente. Es una batalla contra la resistencia térmica: queremos que el calor fluya hacia afuera con la menor oposición posible.

El papel de los tubos de calor (Heat Pipes)

A veces, la conducción sólida no es suficiente. En estos casos, la ingeniería recurre a los tubos de calor o heat pipes. Estos componentes son auténticas maravillas de la física de fluidos. No son simples tubos de metal; son sistemas de circuito cerrado que funcionan mediante un ciclo de cambio de fase.

¿Cómo funciona el proceso? Imagina un tubo que contiene una pequeña cantidad de líquido. Cuando el extremo del tubo toca la fuente de calor (el evaporador), el líquido absorbe calor latente y se convierte en vapor instantáneamente. Este vapor viaja rápidamente hacia el extremo más frío (el condensador). Allí, al liberar el calor hacia el aire, el vapor se condensa y vuelve a convertirse en líquido.

Lo más fascinante es cómo el líquido regresa al punto de origen. Esto ocurre mediante capilaridad (gracias a una estructura interna de mecha o wick) o, en algunos casos, por pura gravedad. Es un ciclo perpetuo de evaporación y condensación que permite transportar grandes cantidades de calor a distancias que la conducción de metales sólidos no podría cubrir eficientemente.

Existe una curiosidad histórica sobre estos componentes. No hay un consenso unánime sobre su origen exacto, pero las fuentes técnicas sitúan hitos importantes:

    Hito Histórico
    Año
    Detalle


    Patente del "Perkins Tube" (antecedente directo)
    1936
    Jacob Perkins


    Primera patente del concepto en EE. UU.
    1942
    R.S. Gaugler (DNP Group)


    Acuñación formal del término "Heat Pipe"
    1963
    George Grover (Los Alamos National Laboratory)

Ciclos de compresión de vapor en climatización

Cuando hablamos de refrigeración por aire a gran escala, como en los sistemas de aire acondicionado (HVAC), el enfoque cambia. Ya no estamos hablando solo de disipar el calor de un chip, sino de enfriar un volumen de aire masivo. Aquí es donde entra el ciclo de refrigeración por compresión de vapor impulsado por aire, un proceso de cuatro etapas en un sistema cerrado.

Primero tenemos la compresión. Un compresor aumenta la presión de un refrigerante, lo que eleva su temperatura. Luego, este gas caliente pasa al condensador exterior. Es aquí donde ocurre la magia de la refrigeración por aire: el condensador cede ese calor acumulado al aire ambiente. Es por eso que las unidades exteriores de los aires acondicionados expulsan aire caliente.

Después, el refrigerante pasa por una válvula de expansión. Esta reduce drásticamente la presión y, con ella, la temperatura del fluido. Finalmente, llegamos a la evaporación. El refrigerante frío pasa por el evaporador interior, donde absorbe el calor del ambiente (o de la habitación), enfriando el espacio mientras el fluido vuelve a ganar energía para reiniciar el ciclo.

Es un baile de presiones y estados físicos. El aire es el vehículo que recibe el calor expulsado y el medio que se ve beneficiado por el frío generado.

Límites físicos y densidades de flujo térmico

No todo es posible en la refrigeración por aire. El aire tiene limitaciones físicas inherentes que los ingenieros deben respetar. Comparado con los líquidos, el aire presenta una baja conductividad térmica y una baja capacidad calorífica volumétrica. En palabras sencillas: el aire no es tan “eficiente” transportando calor como el agua o los aceites especiales.

Esto sitúa un límite operacional claro. En aplicaciones de alta densidad, como los centros de datos, la refrigeración por aire tiene un techo. Una vez que superamos ese umbral, el aire simplemente no puede retirar el calor lo suficientemente rápido, y la temperatura del componente sube de forma incontrolada.

Es por eso que, en las instalaciones más potentes, la refrigeración por aire debe ceder el paso a sistemas de refrigeración líquida o de inmersión. El aire es excelente para la mayoría de nuestras necesidades, pero tiene sus fronteras.

Estándares de prueba y validación térmica

Para que la industria pueda confiar en cómo funciona la refrigeración por aire, existen reglas estrictas. No basta con decir que algo “está fresco”; hay que probarlo bajo condiciones controladas. La organización JEDEC es la encargada de estandarizar estas pruebas para circuitos integrados, asegurando que los fabricantes hablen el mismo idioma técnico.

Existen dos normas fundamentales que definen el entorno de prueba:

- JESD51-2A: Define las condiciones ambientales para la convección natural (Still Air). Se usa para validar componentes que no tienen ventiladores.

- JESD51-6: Define las condiciones para la convección forzada (Moving Air). Es la norma de referencia cuando hay flujo de aire mecánico involucrado.

Estas normas aseguran que, cuando un componente dice ser capaz de operar a cierta temperatura con refrigeración por aire, esa cifra ha sido validada bajo parámetros de flujo y velocidad de aire predefinidos. Sin estos estándares, la ingeniería térmica sería un caos de mediciones subjetivas.

Consideraciones sobre la transferencia de calor por radiación

A menudo, cuando estudiamos la convección natural en sistemas de disipación pasiva, nos centramos exclusivamente en el movimiento del aire. Sin embargo, hay un matiz importante que a veces se pasa por alto. En sistemas de disipación por convección natural sin aire forzado, la transferencia de calor por radiación podría jugar un papel relevante.

Aunque no hay un consenso absoluto y las fuentes varían, algunos estudios técnicos sugieren que la radiación podría representar aproximadamente el 25% de la disipación total de calor en ciertos escenarios de convección natural. Es un dato que invita a la reflexión: la refrigeración por aire no es solo un fenómeno de movimiento de fluidos, sino también de ondas electromagnéticas de calor viajando desde la superficie del disipador.

Es un recordatorio de que la termodinámica es un ecosistema de fenómenos concurrentes. El aire se mueve, el metal conduce y la energía se irradia. Comprender cómo funciona la refrigeración por aire implica entender la suma de todas estas fuerzas trabajando en conjunto.

La evolución de la potencia y la gestión térmica

La necesidad de mejorar la refrigeración por aire ha ido de la mano con la miniaturización de la electrónica. Como bien señaló Gordon Moore, el número de transistores en un chip de semiconductor se duplicaba aproximadamente cada dos años, lo que llevaba a un aumento correspondiente en la potencia de cálculo y una disminución en el coste por transistor. Pero este progreso tenía un enemigo silencioso: el calor.

A medida que metemos más potencia en espacios más pequeños, la gestión del calor se vuelve el factor limitante del diseño. Si el calor no puede salir, el chip se degrada o se apaga. Por eso, la evolución de los materiales (como el cobre de alta pureza) y las geometrías de las aletas ha sido tan crucial para que la tecnología de 2026 sea posible.

Incluso en aplicaciones mecánicas, como los motores de aviación, la refrigeración por aire es una obra de arte de la ingeniería. Se sabe que estos motores pueden producir casi el doble de potencia por pulgada cúbica de desplazamiento en comparación con otros motores gracias al uso de deflectores de aire estratégicamente colocados dentro del capó. No es solo soplar aire; es dirigirlo con precisión quirúrgica para que cada molécula de gas cumpla su función de transporte térmico.

Criterios para elegir sistemas de refrigeración por aire

Si estás evaluando cómo implementar o elegir un sistema de refrigeración por aire para un proyecto de hardware o infraestructura, no basta con mirar la potencia del ventilador. Hay criterios técnicos que determinan el éxito de la disipación.

Primero, debes evaluar la densidad de calor. Si el componente genera una cantidad masiva de calor en una superficie pequeña, un disipador de aire estándar con convección natural será insuficiente. Necesitarás obligatoriamente convección forzada o, en casos extremos, tubos de calor para mover ese calor lejos de la fuente rápidamente.

Segundo, la resistencia del entorno. En un centro de datos, por ejemplo, la disposición de los racks influye en cómo circula el aire. Los sistemas de refrigeración por aire en rack (como los de suelo elevado o in-row) deben diseñarse para que el aire fresco llegue a cada componente y el aire caliente sea evacuado sin crear “puntos calientes” que comprometan la integridad del hardware.

Finalmente, considera el ruido y la eficiencia energética. La convección forzada requiere energía para mover el aire. Un ventilador más potente mueve más aire y disipa más calor, pero consume más electricidad y genera más ruido. El equilibrio perfecto es aquel que mantiene los componentes dentro de los límites de las normas JEDEC sin sobrepasar los requisitos de consumo del sistema.
